ＡＭラジオの遠距離受信を目指して

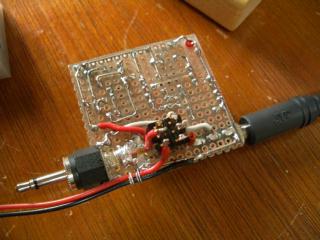

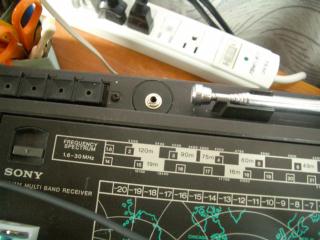

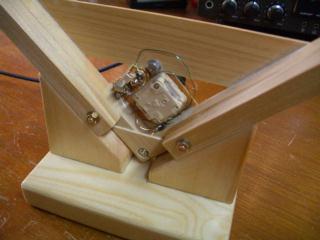

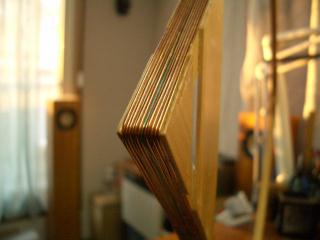

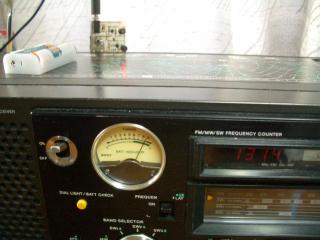

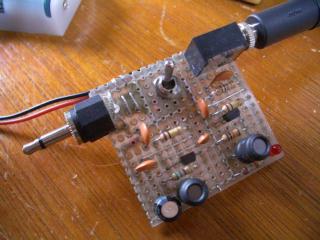

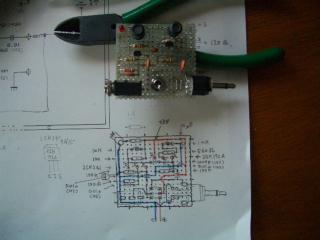

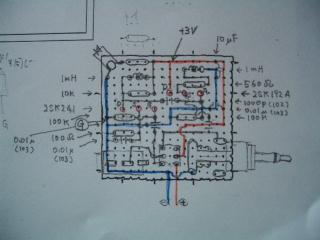

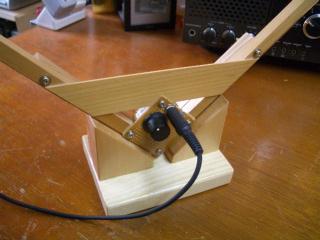

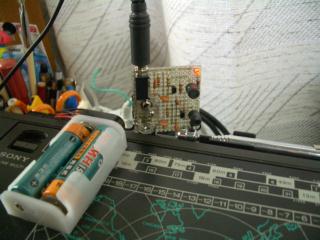

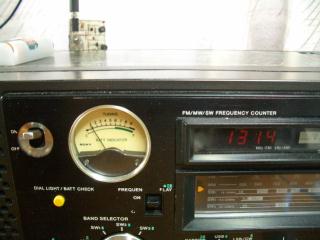

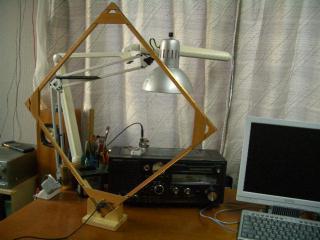

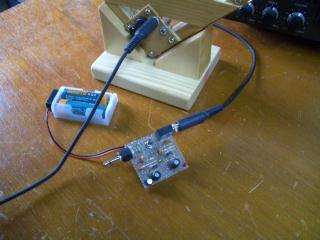

ループアンテナは一辺４６ｃｍの正方形の木枠にエナメル線を１２回巻いたものです。これとＡＭ用単連ポリバリコンの組み合わせで同調回路を形成します。この巻数で中波放送の周波数をほぼカバーするようです。これにＦＥＴ２石で組んだ高周波プリアンプを通してＡＭラジオのフェライトアンテナに数回巻いたコイルに接続します。 　　　　 　アンテナを兼ねた１２回巻のコイルとポリバリコンによる同調回路からの信号を１回巻のピックアップコイルで取り出し，プリアンプを通してラジオに送ります。緑色の細い線が１回巻きのピックアップコイルです。 　　　　 　プリアンプは約４ｃｍ×４ｃｍの汎用基板に組み込みました。双極双投トグルスイッチを用いて，プリアンプの電源を入れないときはピックアップコイルの出力を直接ラジオに送るようにしています。 　　　　 　プリアンプの回路はミズホの中波用ループアンテナＵＺ−８ＤＸに付属のプリアンプ回路をそのまま利用させてもらいました。 回路図はインターネットで検索すれば入手できます。増幅回路は初段が２ＳＫ２４１によるソース共通回路，２段目が２ＳＫ１９２Ａによるソース・フォロワです。部品代は１０００円位です。単３電池２本の３Ｖで駆動します。プラグとジャックを直接基板にハンダ付けしています。 　　　　 　ラジオはＳＯＮＹのＩＣＦ−６７００です。本来のアンテナ端子の隣に新たにアンテナ接続用のジャックを増設しました。ここにアンプ基板のプラグを接続します。 　　　　 　受信は，まずプリアンプの電源を入れないで使用します。チューニングメーターが最も振れるようにバリコンとアンテナの向きを調節します。ループアンテナだけでもかなり有効です。そのうえで受信状況によってプリアンプの電源を入れます。 写真は周波数１３１４ｋＨｚのラジオ大阪ＯＢＣを受信中の様子です（当地は新潟市です）。プリアンプがうまく生かされている例の１つです。左がプリアンプを通さないとき，右が通したときです。かなり快適な受信状態になります。 強力な局の近くでかき消されがちな微弱な局を受信する場合もループアンテナの指向性とプリアンプの組合せは有効です。ループアンテナの向きで強力な局をはずしておいて，微弱な局をプリアンプで拾うという手法が使えます。 　　　　 　当地は新潟市です。時間帯ににもよりますが，この組合せで次のような局を受信できています。 北日本放送（ＫＮＢ，富山，７３８ｋＨｚ） 福井放送（ＦＢＣ，福井，８６４ＫＨｚ） 山形放送（ＹＢＣ，山形，９１８ｋＨｚ） 秋田放送（ＡＢＳ，秋田，９３６ｋＨｚ） ＴＢＳラジオ（東京，９５４ｋＨｚ） ＡＢＣラジオ（大阪，１００８ｋＨｚ） ＣＢＣラジオ（名古屋，１０５３ｋＨｚ） 新潟放送（ＢＳＮ，新潟，１１１６ｋＨｚ） 文化放送（東京，１１３４ｋＨｚ） ＭＢＳラジオ（大阪，１１７９ｋＨｚ） 茨城放送（ＩＢＳ，水戸，１１９７ｋＨｚ） 青森放送（ＲＡＢ，青森，１２３３ｋＨｚ） ニッポン放送（東京，１２４２ｋＨｚ） 東北放送（ＴＢＣ，仙台，１２６０ｋＨｚ） ＲＫＢラジオ（福岡，１２７８ｋＨｚ） ＨＢＣラジオ（札幌，１２８７ｋＨｚ）， ラジオ大阪（ＯＢＣ，大阪，１３１４ｋＨｚ） 東海ラジオ（名古屋，１３３２ｋＨｚ） 中国放送（ＲＣＣ，広島，１３５０ｋＨｚ） ラジオ福島（ＲＦＣ，会津若松，１３９５ｋＨｚ） 静岡放送（ＳＢＳ，静岡，１４０４ｋＨｚ） ＫＢＣラジオ（福岡，１４１３ｋＨｚ） ラジオ日本（横浜，１４２２ｋＨｚ） ＳＴＶラジオ（札幌，１４４０ｋＨｚ） 山陽放送（ＲＳＫ，岡山，１４９４ｋＨｚ） （ＮＨＫを除く） 　主に，秋田放送以下の低い周波数の局は昼，ＴＢＳラジオ以上の高い周波数の局は夜の受信です。明け方や夕方に受信しやすい局もあります。 　　　 メニューに戻る
