ＮＡＤＶコントロールプログラム作成の解説
１．最も基本的なプログラム
２．一定の時間間隔でデータを取り込む
３．音声の取り込みと発声（ＢＡＳＩＣ＋マシン語プログラムの例）
４．８２５５の空きポートからLow・Highのデータを取り込む
５．データを取り込み、テキストファイルを作成する（Ｃ言語での例）
６．ＮＡＤＶブロック図
チャンネル４からデータを取り込み、それを画面に表示する最も基本的なＢＡＳＩＣのプログラム例を次に示す。
--- ﾌﾟﾛｸﾞﾗﾑ1 ---
10 OUT &HD6,&H98 :
'汎用入出力ポート8255のモード設定
20 OUT &HD4,&H3 : '入力先をチャンネル４に設定
30 A=INP(&HD0) : 'データの取り込み
40 PRINT A : 'データの表示
50 GOTO 30 : '繰り返し
《入出力ＬＳＩ８２５５のコントロール》
ＮＡＤＶでは、ＡＤコンバータＡＤ７８２４やＤＡコンバータＤＡＣ０８０８とのインターフェースに８２５５というＬＳＩを使用している。８２５５はポートＡ(PA),ポートＢ(PB),ポートＣ(PC)と呼ばれる８ビットのパラレル入出力ポートを３つ持っている。この３つのポートはプログラムによってそれぞれ入力・出力を設定できるが、各ポートの機能を設定したり制御するために８ビットのコントロールワードレジスタという内部レジスタが設けられており、このレジスタにデータを書き込むことによりＰＡ、ＰＢ、ＰＣの各入出力ポートの働きが決まる。したがって、８２５５は４つのＩ／Ｏアドレスを持つＬＳＩである。ＮＡＤＶのブロック図からもわかるように各ポートは次のように使用されている。
PA0〜7 ･････
Ａ／Ｄコンバータからのデータ入力
PB0〜7 ･････
Ｄ／Ａコンバータにデータを出力
PC0･1 ･････
Ａ／Ｄコンバータのチャンネル選択のためのデータを出力
PC2 ･････ ８２５３にデータを出力
PC3 ･････ 空き（出力に設定）
PC4･5 ･････
８２５３からデータを入力
PC6･7 ･････ 空き（入力に設定）
ＮＡＤＶでは、８２５５と８２５３のアドレスの上位８ビットはディップスイッチによって任意に設定できるようになっているが、ここでは上位８ビットはすべて０に設定してあるものとする。各ポートとコントロールワードレジスターの使用アドレスと入出力の設定は次の通りである。
00D0H ･････ ８２５５
Ａポート（入力）
00D2H ･････ ８２５５ Ｂポート（出力）
00D4H ･････ ８２５５
Ｃポート（上位は入力、下位は出力）
00D6H ･････ ８２５５
コントロールワードレジスタ

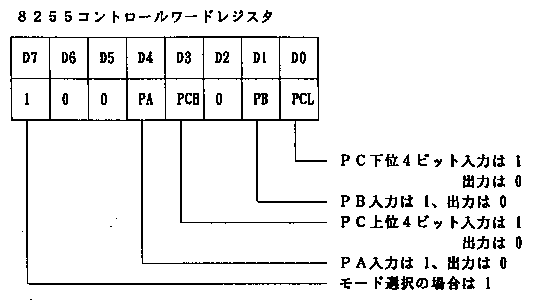

８２５５はモード０、モード１、モード２の３つのモードでの使用法があるが、ここでは最も単純なモード０で使用する。モード０のときのコントロールワードレジスタの各ビットの意味を次に示す。
ＰＡを入力、ＰＢを出力、ＰＣ上位を入力、ＰＣ下位を出力とするには
D7 D6 D5 D4 D3 D2 D1 D0
1 0 0 1 1 0 0 0 → 16進表示では
98H
とすればよい。したがって、ＮＡＤＶでの８２５５のモード設定は
OUT &HD6,&H98 （00D6H番地の出力装置に98Hを書き込む）となる。
《入力チャンネルの設定》
８２５５のPC0とPC1でＡＤ７８２４の入力チャンネルを設定する。
チャンネル１の設定 OUT
&HD4,&H00
チャンネル２ OUT &HD4,&H01
チャンネル３ OUT &HD4,&H02
チャンネル４ OUT &HD4,&H03
《データの取り込み》
Ａ／ＤコンバータＡＤ７８２４は変換スタートや変換終了等の処理が必要ないため、いきなり読み込み命令のみでよい。８２５５のＡポートから取り込むから、
A=INP(&HD0) （00D0H番地の入力装置からデータを読み込んで、変数Ａに入力する）
となる。ここで変数Ａに入力される値は８ビットのデータであるから、１６進表示で00H〜FFH、１０進表示で0〜255の値である。アナログの入力電圧が0〜5Vであるならば、デジタル値１に対応する入力電圧は5V/255=0.0196Vであるので、電圧値で表示させる場合はこの値とＡとの積をとる必要がある。
《チャンネル４で0〜5Vの電圧を取り込む》
ＮＡＤＶのチャンネル４は、ＯＰアンプによるボルテージフォロア回路が組まれた0〜5Vの電圧取り込み用のチャンネルであるが、これを用いて、画面中央に測定電圧値を表示するプログラム例を次に示す。
--- ﾌﾟﾛｸﾞﾗﾑ2 ---
10 OUT &HD6,&H98
: '8255のモード設定
20 OUT &HD4,&H03 :
'入力先をチャンネル３に設定
30 CLS
40 A=INP(&HD0) : 'データ(0〜255)の取り込み
50 A=5/255*A : '生データを電圧値に変換
60 LOCATE 35,12:PRINT USING "##.# V";A : 'データの表示
70 GOTO 40 : '繰り返し
プログラム１やプログラム２では取り込みの時間間隔は考慮されていないが、実際の測定では一定の時間間隔での計測が必要とされることが多い。１秒以上の間隔でよければ、ＢＡＳＩＣのＴＩＭＥＲ＄という関数でパソコン本体に内蔵されたタイマーによる時刻を読み込むことができる。プログラム上のダミーのむだループを利用して１秒以下のソフト的タイマーをＢＡＳＩＣで作ることもできるが、パソコンの機種に依存してしまう。ＮＡＤＶではProgrammable Interval Timer(ＰＩＴ)と呼ばれる汎用のプログラマブルタイマーＬＳＩの８２５３を積んでいるので、これをもちいて正確な時間間隔でデータの取り込みを行うことができる。すなわち、パソコン本体からの307.2kHzのクロックパルスを８２５３で分周し必要な周波数のパルスを作りだし、これをもとに一定の時間ごとにデータの取り込みを行うことができる。0.5秒ごとにチャンネル４から２０個のデータを取り込み、配列に格納するプログラム例を次に示す。
--- ﾌﾟﾛｸﾞﾗﾑ3 ---
10 '
20 DIM DT(20) : 'ﾃﾞｰﾀ格納配列
30 '----- 8255 初期設定 -----
40 OUT &HD6,&H98 : '汎用入出力ポート8255のモード設定
50 OUT &HD4,&H3 : '入力先をチャンネル4に設定
60 '----- 8253 初期設定 -----
70 '8253 ﾓｰﾄﾞ設定
80 OUT &HDE,&H34 : 'ｶｳﾝﾀ0
ﾓｰﾄﾞ2
90 OUT &HDE,&H76 : 'ｶｳﾝﾀ1
ﾓｰﾄﾞ3
100 '
110 '8253 各ｶｳﾝﾀ初期値設定
120 OUT &HD8,&H0 : 'ｶｳﾝﾀ0の設定(下位8ﾋﾞｯﾄ)
130 OUT &HD8,&H8 : 'ｶｳﾝﾀ0の設定(上位8ﾋﾞｯﾄ)
140 OUT &HDA,&H4B : 'ｶｳﾝﾀ1の設定(下位8ﾋﾞｯﾄ)
150 OUT &HDA,&H0 : 'ｶｳﾝﾀ1の設定(上位8ﾋﾞｯﾄ)
160 '
170 OUT &HD4,&H4+3 : '8253ｶｳﾝﾀ1起動(入力をﾁｬﾝﾈﾙ4にしたまま)
180 '----- ﾃﾞｰﾀの取り込み -----
190 FOR I=1 TO 20
200 WHILE (INP(&HD4) AND &H10) <> &H10 : WEND
: ' PC4に入るﾊﾟﾙｽの
210 WHILE (INP(&HD4) AND &H10) = &H10 : WEND
: ' 立ち上がりで
220 DT(I)=INP(&HD0)
: '
ﾃﾞｰﾀを取り込む
230 NEXT I
240 '----- ﾃﾞｰﾀの表示 -----
250 FOR I=1 TO 20
260 PRINT DT(I)
270 NEXT I
280 END
《タイマーＬＳＩ８２５３のコントロール》
８２５３は１６ビットのカウンタを３つもっている。それらはカウンタ０、カウンタ１、カウンタ２と呼ばれ、基本的にパルスが入ってくるとカウント値が減るダウンカウンタとなっている。各カウンタはそれぞれＣＬＫ、ＧＡＴＥ、ＯＵＴと呼ばれる３つの端子を持っているが、その働きは次の通りである。
ＣＬＫ ･････
カウンタにカウントさせるパルスを入力する端子
ＧＡＴＥ ･･･
カウンタの制御入力で、カウンタの停止や初期化するのに使う
ＯＵＴ ･････
カウント終了時にモードに応じた変化をする出力端子
３つのカウンタは、独立にモード０からモード５までの６つのモードを設定することができるが、その指定は８２５５と同様にコントロールワードレジスタにデータを書き込むことによって行う。３つのカウンタとコントロールワードレジスタのアドレスはＮＡＤＶでは次の通りである。ここでも上位アドレスはすべて０に設定してあるものとする。
00D8H ･････ ８２５３ カウンタ０
00DAH ･････ ８２５３ カウンタ１
00DCH ･････ ８２５３ カウンタ２
00DEH ･････ ８２５３
コントロールワードレジスタ

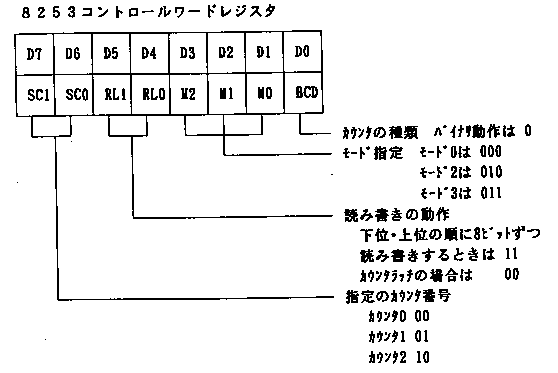

コントロールワードレジスタの各ビットの意味を次に示す。
ここで使用するモード２は分周器として動作する。たとえば初期値に１００を設定すると、クロックがＣＬＫに入るごとに１００から１ずつカウントダウンし、カウンタの値が１になったときＯＵＴが１クロック分だけＬになる。カウンタの値は再び１００となり、以後同じ動作を繰り返す。ＧＡＴＥがＬのときはカウントを停止する。たとえば、ＧＡＴＥをＨにしておいて、ＣＬＫに３００ｋＨｚのクロックパルスを入力すると、ＯＵＴから３ｋＨｚのクロックパルスが出力されることになる。つまり１００分の１の分周器として働くわけである。詳細は他の資料を参考にしてもらいたいがモード３もほぼ同様の働きをする。プログラム３ではカウンタ０をモード２、カウンタ１をモード３で使っている。カウンタ２は使用していない。

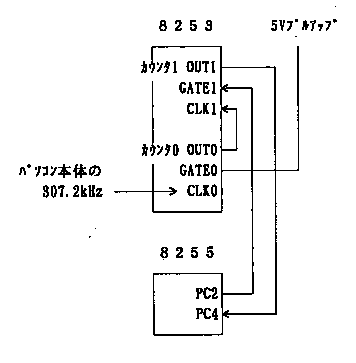

８２５５と８２５３の接続は図の通りである。パソコン本体の３０７．２ｋＨｚのパルスは８２５３のカウンタ０とカウンタ１で２Ｈｚにされ８２５５のＰＣ４に送り込まれている。この２Ｈｚのパルスの監視により８２５５は１秒間に２回すなわち0.5秒ごとのデータの取り込みを行うことができる。各カウンタに設定される初期値は次の通りである。
307.2k=307200=16･16･16･(16･4+11)=1000H･004BH より
307200/2=0800H･004BH
よって、初期値はカウンタ０が0800H、カウンタ１が004BH
各カウンタへの初期値の書き込みは、下位８ビット・上位８ビットの順に行わなくてはならない。
３．音声の取り込みと発声（ＢＡＳＩＣ＋マシン語プログラムの例）
音を取り込んだり（ディジタル録音）、発声（再生）する場合もプログラミング上の基本的な考え方はプログラム３の場合と同じである。すなわち決められた一定の時間間隔でＡ／Ｄコンバータを通してデータを取り込んだり（録音）、Ｄ／Ａコンバータにデータを出力（再生）してやればよい。データを取り込む時間的タイミングを周波数で表したものをサンプリング周波数と呼ぶが、プログラム３の場合は０．５秒ごとの取り込みであったので、サンプリング周波数は２Ｈｚである。データが音である場合、たとえば人の声を取り込み、それを意味のある言葉として再生するためには少なくとも数ｋＨｚのサンプリング周波数が必要である。これくらいのサンプリング周波数でデータを取り込むためには、ＢＡＳＩＣのみのプログラムでは対応できず、機械語のプログラムが必要である。次のプログラム４は、サンプリング周波数が１０ｋＨｚで、データ格納のためのメモリを１６ＫＢ（したがって録音時間は１．６秒）としたプログラム例である。「取り込みを開始します。ﾘﾀｰﾝｷｰを押して下さい」という表示に対してリターンキーを押すと、すぐにデータの取り込みを開始し、その終了後引き続いて「発声を開始します。ﾘﾀｰﾝｷｰを押して下さい」という表示に対してリターンキーを押すと、すぐに取り込んだ音が再生される。プログラムは取り込みと再生の部分を機械語のサブルーチンとしてある。８２５５と８２５３の初期設定の部分もサブルーチンとしてあるが、ここの設定はサンプリング周波数の変更点を除けばプログラム３とまったく同じである。機械語を表すＤＡＴＡ文の部分にアセンブラでの記述と簡単な解説をＲＥＭ文で埋め込んであるので参考にして頂きたい。
--- ﾌﾟﾛｸﾞﾗﾑ4 ---
1000
'SAVE"NADVP4.BAS",A
1010 '
1020 ' NADV
録音･再生ｻﾝﾌﾟﾙﾌﾟﾛｸﾞﾗﾑ NADVP4.BAS
1030 ' 1991.10.26 By N.Egawa
1040 '
1050 '
1060 '----------------------------------------初期設定
1070 '
1080 CLEAR &H500 :'機械語ﾌﾟﾛｸﾞﾗﾑ領域の大きさ
&H5000
1090 ' &H0000-&H0FFF
機械語領域
1100 ' &H1000-&H4FFF
ﾃﾞｰﾀ格納領域(16KB)
1110 DEF SEG=SEGPTR(2) :'機械語領域のｾｸﾞﾒﾝﾄﾍﾞｰｽを宣言
1120 ADR.AD=&H0 :'&H0000 A/D開始ｱﾄﾞﾚｽ
1130 ADR.DA=&H100 :'&H0100 D/A開始ｱﾄﾞﾚｽ
1140 '
1150 GOSUB *SET.MACHINE :'機械語読み込み
1160 GOSUB *SET8255 :'8255初期設定
1170 GOSUB *SET8253 :'8253初期設定
1180 '
1190 '---------------------------------------- MAIN
1200 '
1210 CLS
1220 PRINT "NADV 音声の取り込みと発声
ｻﾝﾌﾟﾙﾌﾟﾛｸﾞﾗﾑ"
1230 PRINT
1240 INPUT "取り込みを開始します。ﾘﾀｰﾝｷｰを押して下さい",KBUF$
1250 PRINT
1260 PRINT " A/D 変換中 "
1270 '
1280 CALL ADR.AD : '取り込み(A/D変換)
機械語ｻﾌﾞﾙｰﾁﾝ実行
1290 '
1300 PRINT
1310 INPUT "発声を開始します。ﾘﾀｰﾝｷｰを押して下さい",KBUF$
1320 PRINT
1330 PRINT " D/A 変換中 "
1340 '
1350 CALL ADR.DA : '発声(D/A変換)
機械語ｻﾌﾞﾙｰﾁﾝ実行
1360 '
1370 PRINT
1380 END
1390 '
1400 '--------------------------------------- 8255 初期設定
1410 '
1420 *SET8255
1430 OUT &HD6,&H98 :'PA入力 PB出力 PCH入力
PCL出力
1440 OUT &HD4,&H0 :'ﾁｬﾝﾈﾙ1選択
1450 RETURN
1460 '
1470 '--------------------------------------- 8253 初期設定
1480 '
1490 *SET8253
1500 '8253ﾓｰﾄﾞ設定
1510 OUT &HDE,&H34 :'&H34=&B 00 11 010 0
ｶｳﾝﾀ0 LSB,MSB順W/R ﾓｰﾄﾞ2
1520 OUT &HDE,&H76 :'&H76=&B 01 11 011 0
ｶｳﾝﾀ1 LSB,MSB順W/R ﾓｰﾄﾞ3
1530 'ｶｳﾝﾀ初期値設定
1540 OUT &HD8,2 : OUT &HD8,0 :'ｻﾝﾌﾟﾘﾝｸﾞ周波数
307,2/(2･15)kHz=10kHz
1550 OUT &HDA,15 : OUT &HDA,0 :'
1560 RETURN
1570 '
1580 '--------------------------------------------
機械語書き込み
1590 '
1600 *SET.MACHINE
1610 ADR=0 : ML$=""
1620 RESTORE *MLDATA.AD
1630 WHILE ML$<>"**"
1640 READ ML$
1650 IF ML$<>"**" THEN POKE
ADR,VAL("&H"+ML$)
1660 ADR=ADR+1
1670 WEND
1680 '
1690 ADR=&H100 : ML$=""
1700 RESTORE *MLDATA.DA
1710 WHILE ML$<>"**"
1720 READ ML$
1730 IF ML$<>"**" THEN POKE
ADR,VAL("&H"+ML$)
1740 ADR=ADR+1
1750 WEND
1760 RETURN
1770 '
1780 'A/D変換
1790 *MLDATA.AD
1800 DATA 50 :'0000 ADSTR:PUSH AX ;ﾚｼﾞｽﾀ退避
1810 DATA 53 :'0001 PUSH BX ;
1820 DATA 51 :'0002 PUSH CX ;
1830 DATA 52 :'0003 PUSH DX ;
1840 DATA 1E :'0004 PUSH DS ;
1850 DATA 06 :'0005 PUSH ES ;
1860 DATA 57 :'0006 PUSH DI ;
1870 DATA 8C,C8 :'0007 MOV AX,CS ;ﾃﾞｰﾀｾｸﾞﾒﾝﾄを
1880 DATA 8E,D8 :'0009 MOV DS,AX ;
ｺｰﾄﾞｾｸﾞﾒﾝﾄに一致
1890 DATA 8C,C8 :'000B MOV AX,CS ;
1900 DATA 8E,C0 :'000D MOV ES,AX ;
1910 DATA BB,00,40 :'000F MOV BX,4000H ;ﾃﾞｰﾀ個数
1920 DATA BF,00,10 :'0012 MOV DI,1000H ;ﾃﾞｰﾀ格納先頭番地
1930 DATA BA,D4,00 :'0015 MOV DX,00D4H ;・D4Hは8255
PCのｱﾄﾞﾚｽ
1940 DATA B0,04 :'0018 MOV AL,04H ;・PC2に"H"を出力して
1950 DATA EE :'001A OUT DX,AL ;・8253のｶｳﾝﾀ1を起動
1960 DATA EC :'001B LOOP1:IN AL,DX ;・PC4が
・ｸﾛｯｸﾊﾟﾙｽ
1970 DATA 24,10 :'001C AND AL,10H ;・"H"になる・の立ち下
1980 DATA 74,FB :'001E JE LOOP1 ;・のを待つ
・がりで
1990 DATA EC :'0020 LOOP2:IN AL,DX ;・PC4が
・ﾃﾞｰﾀを
2000 DATA 24,10 :'0021 AND AL,10H ;・"L"になる・読むため
2010 DATA 75,FB :'0023 JNE LOOP2 ;・のを待つ
・
2020 DATA BA,D0,00 :'0025 MOV DX,00D0H ;8255
PA(AD7824)から
2030 DATA EC :'0028 IN AL,DX ;ﾃﾞｰﾀを読み込み,
2040 DATA AA :'0029 STOSB ;ﾒﾓﾘに格納し,格納番地+1
2050 DATA 4B :'002A DEC BX ;ﾃﾞｰﾀ個数ｰ1
2060 DATA BA,D4,00 :'002B MOV DX,00D4H ;DXにPCのｱﾄﾞﾚｽをｾｯﾄ
2070 DATA 75,EB :'002E JNE LOOP1 ;BXが0でなければｼﾞｬﾝﾌﾟ
2080 DATA 5F :'0030 POP DI ;ﾚｼﾞｽﾀ復帰
2090 DATA 07 :'0031 POP ES ;
2100 DATA 1F :'0032 POP DS ;
2110 DATA 5A :'0033 POP DX ;
2120 DATA 59 :'0034 POP CX ;
2130 DATA 5B :'0035 POP BX ;
2140 DATA 58 :'0036 POP AX ;
2150 DATA CF :'0037 IRET ;BASICへ戻る
2160 DATA **
2170 '
2180 'D/A変換
2190 *MLDATA.DA
2200 DATA 50 :'0100 DASTR:PUSH AX ;ﾚｼﾞｽﾀ退避
2210 DATA 53 :'0101 PUSH BX ;
2220 DATA 51 :'0102 PUSH CX ;
2230 DATA 52 :'0103 PUSH DX ;
2240 DATA 1E :'0104 PUSH DS ;
2250 DATA 8C,C8 :'0105 MOV AX,CS ;ﾃﾞｰﾀｾｸﾞﾒﾝﾄを
2260 DATA 8E,D8 :'0107 MOV DS,AX ;
ｺｰﾄﾞｾｸﾞﾒﾝﾄに一致
2270 DATA BB,00,40 :'0109 MOV BX,4000H ;ﾃﾞｰﾀ個数
2280 DATA BF,00,10 :'010C MOV DI,1000H ;ﾃﾞｰﾀ格納先頭番地
2290 DATA BA,D4,00 :'010F MOV DX,00D4H ;・D4Hは8255
PCのｱﾄﾞﾚｽ
2300 DATA B0,04 :'0112 MOV AL,04H ;・PC2に"H"を出力して
2310 DATA EE :'0114 OUT DX,AL ;・8253のｶｳﾝﾀ1を起動
2320 DATA EC :'0115 LOOP1:IN AL,DX ;・PC4が
・ｸﾛｯｸﾊﾟﾙｽ
2330 DATA 24,10 :'0116 AND AL,10H ;・"H"になる・の立ち下
2340 DATA 74,FB :'0118 JE LOOP1 ;・のを待つ
・がりで
2350 DATA EC :'011A LOOP2:IN AL,DX ;・PC4が
・ﾃﾞｰﾀを
2360 DATA 24,10 :'011B AND AL,10H ;・"L"になる・読むため
2370 DATA 75,FB :'011D JNE LOOP2 ;・のを待つ
・
2380 DATA BA,D2,00 :'011F MOV DX,00D2H ;8255
PB(DAC0808)に
2390 DATA 8A,05 :'0122 MOV AL,[DI] ;ﾒﾓﾘ中のﾃﾞｰﾀを
2400 DATA EE :'0124 OUT DX,AL ;出力する
2410 DATA 47 :'0125 INC DI ;ﾒﾓﾘ格納番地+1
2420 DATA 4B :'0126 DEC BX ;ﾃﾞｰﾀ個数ｰ1
2430 DATA BA,D4,00 :'0127 MOV DX,00D4H ;DXにPCのｱﾄﾞﾚｽをｾｯﾄ
2440 DATA 75,E9 :'012A JNE LOOP1 ;BXが0でなければｼﾞｬﾝﾌﾟ
2450 DATA 1F :'012C POP DS ;ﾚｼﾞｽﾀ復帰
2460 DATA 5A :'012D POP DX ;
2470 DATA 59 :'012E POP CX ;
2480 DATA 5B :'012F POP BX ;
2490 DATA 58 :'0130 POP AX ;
2500 DATA CF :'0131 IRET ;BASICへ戻る
2510 DATA **
2520 '
４．８２５５の空きポートからLow・Highのデータを取り込む例
これまでの例は、いずれもアナログデータをＡ／Ｄコンバータを通して取り込む例であったが、ここでは８２５５の空き入力ポートを直接利用し、Low･Highのデータでタイマーをスタートし、次のLow･Highでタイマーをストップさせ、その時間間隔を測定するプログラム例を示す。必要な回路は図の通りである。

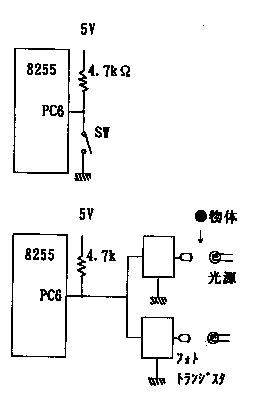

共通インターフェースボードＮＡＤＶは、２００台目以降のＮＡＤＶ３から８２５５のＰＣ３、ＰＣ６、ＰＣ７は図の通り５ Ｖでプルアップされているので、スイッチ部分だけを付加すればよい。ＰＣ６はスイッチＳＷがＯＮのときＬｏｗ、ＯＦＦのときＨｉｇｈとなる。次のプログラム５では、ＰＣ６がLow→High、すなわちＳＷをＯＮにして次にＯＦＦにした瞬間にタイマーをスタートさせ、再びLow→Highのときタイマーをストップさせている。これは、図のようにＳＷの部分をフォトトランジスタを組み込んだ回路で置き換え、フォトトランジスタに光が照射されているときＰＣ６がＨｉｇｈ、光が照射され ていないときＰＣ６はＬｏｗとなるようにして、物体が光をさえぎることによりタイマーをスタートさせたり、ストップさせたりすることにより、その物体の通過時間を測定することを目的としたプログラムである。プログラム例はＢＡＳＩＣのみの記述であるので、ＰＣ６にＯＮ・ＯＦＦが入力されてからタイマーをスタート・ストップさせるまで時間のずれが生じてしまうため、実際には機械語プログラムにしなければならない。しかし、ここではプログラムの流れを示すことが目的であるので、ＢＡＳＩＣのみを用いた。落下運動は難しいが、力学台車の運動などのゆっくりした運動であれば、この程度のプログラムでも対応できるはずである。
--- ﾌﾟﾛｸﾞﾗﾑ5 ---
100
'SAVE"NADVP5.BAS",A
110 '
120 ' NADV
時間計測ｻﾝﾌﾟﾙﾌﾟﾛｸﾞﾗﾑ NADVP5.BAS
130 ' 1994.1.28 By
N.Egawa
140 '
150 '----- 8255 初期設定 -----
160 OUT &HD6,&H98 : '汎用入出力ポート8255のモード設定
170 '
180 '----- 8253 初期設定 -----
190 '8253 ﾓｰﾄﾞ設定
200 OUT &HDE,&H34 : 'ｶｳﾝﾀ0
ﾓｰﾄﾞ2
210 OUT &HDE,&H70 : 'ｶｳﾝﾀ1
ﾓｰﾄﾞ0
220 '8253 ｶｳﾝﾀ0初期値設定
230 OUT &HD8,&H0 : '307200/100=3072=16･16･12=0C00H
240 OUT &HD8,&HC : '
250 '
260 '----- ｽﾀｰﾄ･ｽﾄｯﾌﾟ -----
270 OUT &HD4,&H4 : '8253ｶｳﾝﾀ1起動
280 WHILE(INP(&HD4) AND &H40)= &H40 : WEND :'PC6がLow-Highのとき
290 WHILE(INP(&HD4) AND &H40)<>&H40 : WEND :'ｶｳﾝﾀ1に初期値をｾｯﾄしてｶｳﾝﾄ開始
300 OUT &HDA,&HFF : 'ｶｳﾝﾀ1に初期値FFFFHをｾｯﾄ
310 OUT &HDA,&HFF : '
320 PRINT "START"
330 WHILE (INP(&HD4) AND &H40) = &H40 : WEND : 'PC6がLow-Highのとき
340 WHILE (INP(&HD4) AND &H40) <>&H40 : WEND :
'ｶｳﾝﾀ1をﾗｯﾁしてｶｳﾝﾄ停止
350 OUT &HDE,&H40 : 'ｶｳﾝﾀ1 ﾗｯﾁ
360 PRINT "STOP"
370 '
380 '----- 時間の表示 -----
390 T=(65535!-(INP(&HDA)+256*INP(&HDA)))/100 :'ｶｳﾝﾀ1の値を読み取り,秒に換算
400 PRINT "T= ";T;"[s]"
410 '
420 END
《８２５３のモード０とカウンタラッチ》
プログラム５において、８２５５のモード設定はこれまでと同じである。８２５３のカウンタ０もこれまで同様モード２に設定し、３０７２分の１の分周器として用い、ＰＣ９８０１本体からの３０７．２ｋＨｚのクロックを１００Ｈｚにしてカウンタ１に送り込んでいる。カウンタ１はモード０に設定している。モード０での動作はおよそ次の通りである。
・初期値に設定した値から０になるまでのダウンカウント動作を１回だけ行う。
・ＣＬＫ端子にパルスが１個入るごとにカウント値が１ずつ減り、０になると、 ＯＵＴ端子がＬｏｗからＨｉｇｈになる。
・初期値設定直後の次のＣＬＫ入力パルスの立ち下がりでカウントダウンを開始 する。
・カウント中はＧＡＴＥをＨｉｇｈにしておく。ＧＡＴＥをＬｏｗにするとカウ ントを中断する。
すなわち、カウンタ０から出力される１００Ｈｚのクロックパルスを、カウンタ１はＰＣ６に入力される信号によりカウンタをスタート・ストップさせ、その個数をかぞえている。１パルスがO.O1秒なので、パルスの個数が
2OO（ダウンカウンタなので、初期値−カウント値＝
2OO）ならば、O.O1×2OO＝ 2.OO秒となり、１００分の１秒のタイマーとして機能している。
カウンタの値を読み出すにはカウンタラッチという機能を用いる。８２５３のコントロールワードレジスタのＤ５・Ｄ４に０、Ｄ７・Ｄ６にカウンタ番号を書き込むことによりカウント途中のデータのラッチ（記憶）が行われる。カウンタラッチを行った後に下位・上位の順で８ビットずつカウンタの内容を読み出す。
ここでは、Ａ／Ｄコンバータを通して一定の時間間隔で決められた個数だけデータを取り込み、そのデータをテキストファイルにするプログラム例を示す。作表、グラフ化等の実験データの加工は、場合によってはそれ専用のソフトを作成するよりは一般の表計算ソフトで行った方が容易であるが、プログラム６（プログラム名ＮＡＤ）はそのためのソフトである。プログラムはＣで記述した（用いたＣコンパイラはＱｕｉｃｋＣであるが、このままでＭＳ−Ｃでのコンパイルも可能である）。
ソフトの概要と使用法はプログラムリストの最後にある関数type_help()にある通りである。８２５５及び８２５３の使用モードはプログラム４と同じである。プログラムの詳細はプログラムリスト中のコメントを参考にしてもらいたい。表計算でのマクロプログラムでこのソフトを利用し、データの取り込み・加工を行う場合は次の様な流れになる。
表計算ソフト起動・ワークシート読み込み・マクロ実行
↓
外部コマンドとしてＮＡＤを実行
（データの取り込み・データファイルNAD.TXT作成）
↓
表計算ソフトに戻る
↓
データファイルNAD.TXT(ﾃｷｽﾄﾌｧｲﾙ)を読み込む
↓
データの処理（作表・グラフ化等）
--- ﾌﾟﾛｸﾞﾗﾑ6 ---
/*-----------------------------------------------------------------------
* NAD.C Ver.1.0 NADV用ﾃﾞｰﾀ取り込みﾃｷｽﾄﾌｧｲﾙ作成ｿﾌﾄ
* 1993.9.16
By N.Egawa
*-----------------------------------------------------------------------
*/
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <conio.h>
void type_help();
FILE *fp;
int ch,ndt,max;
unsigned int i;
unsigned int par=0x00d0, pbr=0x00d2,
pcr=0x00d4,cwr55=0x00d6;/*8255ｱﾄﾞﾚｽ*/
unsigned int
ctr0=0x00d8,ctr1=0x00da,ctr2=0x00dc,cwr53=0x00de;/*8253ｱﾄﾞﾚｽ*/
unsigned char dat[200];
char buf[5];
void main(int argc,char *argv[])
{
if(argc != 4){ type_help(); return; }
ch =atoi(strcat(argv[1],""));
ndt=atoi(strcat(argv[2],""));
max=atoi(strcat(argv[3],""));
if(ch != 1 && ch != 2 && ch != 3 &&
ch != 4){ type_help(); return;}
if(ndt != 1 && ndt != 2 && ndt != 5
&& ndt != 10 ){
type_help();
return;
}
if(max > 200){ type_help(); return;}
/* 8255 初期設定 */
outp(cwr55,0x98); /*PA-in PB-out PCH-in PCL-out
*/
outp(pcr,0x0000+ch-1); /* ADC7824 ﾁｬﾝﾈﾙ設定
*/
/* 8253 初期設定 */
outp(cwr53,0x34); /* 0x34=00 11 010 0 : counter0
LSB-MSB-W/R mode2 */
outp(cwr53,0x76); /* 0x76=01 11 011 0 : counter1
LSB-MSB-W/R mode3 */
outp(cwr53,0xb6); /* 0xb6=10 11 011 0 : counter2
LSB-MSB-W/R mode3 */
switch(ndt){
case 1: outp(ctr0, 0); outp(ctr0,0x10); /*307200=16･16･16･75
*/
outp(ctr1,0x4b); outp(ctr1, 0); /*=16･16･16･(16･4+11)*/
/*
=0x1000･0x004b */
outp(pcr,0x04+ch-1); /*
8253ﾀｲﾏ1起動 */
break;
case 2: outp(ctr0, 0); outp(ctr0,0x08); /*307200/2 */
outp(ctr1,0x4b); outp(ctr1, 0); /*
=0x0800･0x004b */
outp(pcr,0x04+ch-1); /*
8253ﾀｲﾏ1起動 */
break;
case 5: outp(ctr0, 0); outp(ctr0,0x10); /*307200/5 */
outp(ctr1,0x0f); outp(ctr1, 0); /
*=0x1000･0x000f */
outp(pcr,0x04+ch-1); /*
8253ﾀｲﾏ1起動 */
break;
case 10:outp(ctr0, 0); outp(ctr0,0x08); /*307200/10
*/
outp(ctr1,0x0f); outp(ctr1, 0); /*
=0x0800･0x000f */
outp(pcr,0x04+ch-1); /*
8253ﾀｲﾏ1起動 */
break;
}
printf("\x01b[2J"); /*ﾃｷｽﾄ画面ｸﾘｱ*/
putchar(0x1e); /*ｶｰｿﾙﾎｰﾑ*/
printf("\n Hit <RETURN> key to start. ");
gets(buf);
printf("\n Working !!! ... NAD By N.E ...");
for(i=0;i<max;i++){
while(!(inp(pcr) & 0x10)){ ;}
while( inp(pcr) & 0x10) { ;}
dat[i]=inp(par);
}
if((fp=fopen("NAD.TXT","wt"))==NULL){
printf("\n");
printf(" ｴﾗｰ :
ﾌｧｲﾙがｵｰﾌﾟﾝできませんでした．\n");
return;
}
for(i=0;i<max;i++){
itoa(dat[i],buf,10);
fputs(buf,fp);
fputc('\n',fp);
}
fclose(fp);
printf("\x01b[2J"); /*ﾃｷｽﾄ画面ｸﾘｱ*/
putchar(0x1e); /*ｶｰｿﾙﾎｰﾑ*/
printf("\n");
printf(" ﾃｷｽﾄﾌｧｲﾙ NAD.TXT
を作成しました．\n");
printf("\n");
return;
}
void type_help()
{
printf("\n");
printf(" NAD.EXE は NADV用のﾃﾞｰﾀ取り込みソフトです．
\n");
printf("
取り込みのﾁｬﾝﾈﾙ番号，時間間隔，ﾃﾞｰﾀ個数をｺﾏﾝﾄﾞﾗｲﾝから\n");
printf("
指定して実行すると，ｶﾚﾝﾄﾃﾞｨﾚｸﾄﾘに
NAD.TXT のﾌｧｲﾙ名で \n");
printf("
取り込んだﾃﾞｰﾀのﾃｷｽﾄﾌｧｲﾙを作成します．
\n");
printf(" \n");
printf(" 使用法 NAD c t n
\n");
printf(" c:取り込みﾁｬﾝﾈﾙ番号1〜4
\n");
printf(" t:取り込み時間間隔 1/2秒なら2と入力
\n");
printf(" (1,2,5,10
のどれかを指定のこと) \n");
printf(" n:取り込むﾃﾞｰﾀの個数(最大200個まで)
\n");
printf("\n");
printf(" NAD Ver.1.0
By N.Egawa 1993.9 \n");
printf("\n");
}
